Руководство по монтажу и эксплуатации дымоходов

Данное Руководство предназначено для лиц, осуществляющих монтаж и эксплуатацию модульных систем дымоходов из нержавеющей стали марки «РС». Системы дымоходов должны удовлетворять требованиям ТУ BY 190902142.001-2010 и соответствовать требованиям теплогенерирующего устройства. Размеры вентиляционного канала должны удовлетворять требованиям СНиП 2.04.05-91 [Отопление, вентиляция и кондиционирование], размеры дымового канала определяются исходя из мощности теплогенерирующего аппарата и вида топлива. При выборе размеров дымового канала следует учитывать, что диаметр его должен быть равным либо больше диаметра дымоотводящего патрубка теплогенерирующего аппарата. При этом, согласно НПБ 252-98, расчетная величина скорости топочных газов в канале должна находиться в интервале от 15 до 20 м/с. Руководство по эксплуатации и монтажу составлено с учетом требований пожарной безопасности, изложенных в следующих нормативных документах:

  • СНБ 4.02.01-03 "Отопление, вентиляция и кондиционирование воздуха".
  • СНБ 4.03.01-98 "Газоснабжение"
    • приложение №2 к СНБ 4.03.01-98;
    • приложение №3 к СНБ 4.03.01-98;
    • приложение №4 к СНБ 4.03.01-98.
  • Постановление Министерства по чрезвычайным ситуациям РБ от 11 февраля 2003г. №7 "Об утверждении правил технической безопасности в области газоснабжения РБ".
  • Нормы пожарной безопасности РБ от 5.06.2000г. №2 "Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний. НПБ 16-2000".

Общие указания

По конструкции трубы и фасонные части изготавливаются круглого, прямоугольного и овального сечений. По применению в конструкции дымохода трубы и фасонные части изготавливаются одностенными (неизолированными) и двустенными утеплёнными (изолированными). Одностенные трубы предназначены для сборки вставок в традиционные дымовые каналы для предохранения их внутренней поверхности от разрушающего действия конденсата отработанных топочных газов, либо в качестве дымоотводящей трубы. Двустенные трубы предназначены для изготовления дымоходов устойчивых к воздействию высоких температур, кислот и атмосферных осадков. Изделия для дымохода поставляются как отдельными элементами так и полной комплектацией в соответствии со спецификацией поставки или проектной документацией на изготовление дымового канала.
Согласно требованиям нормативных документов должны быть соблюдены следующие требования:

  • Площадь сечения дымохода должна быть не менее площади сечения выходного патрубка теплогенерирующего аппарата.
  • Тяга в дымоходе должна соответствовать норме от 10 до 20 Па, т.е. от 1 до 2 мм водного столба. При этом, согласно НПБ 16-2000, расчётная величина скорости дымовых газов в канале должна находиться в интервале от 0,15 до 0,6 м/с.
  • Для каждого теплогенерирующего аппарата следует, как правило, устраивать собственный дымовой канал. Допускается к собственному дымовому каналу присоединять несколько отопительных аппаратов на одном этаже.
  • При соединении двух труб следует предусмотреть рассечки толщиной 0,12м и высотой не менее 1м от низа соединения труб.
  • Высоту дымовых труб, считая от колосниковой решётки до устья следует принимать не менее 5м.
  • Высоту дымовых труб, выступающих над кровлей, следует принимать:
    • не менее 1,2м над плоской кровлей;
    • не менее 0,5м над коньком кровли или парапета, при расположении трубы на расстоянии до 1,5м от конька или парапета;
    • не ниже конька кровли или парапета, при расположении дымоходной трубы на расстоянии от1,5м до 3м от конька или парапета;
    • не ниже линии, проведённой от конька вниз под углом 10º к горизонту, при расположении дымовой трубы от конька на расстоянии более 3м.>
  • Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с дымовой трубой.
  • Высоту вытяжных вентиляционных каналов, расположенных рядом с дымовыми трубами, следует принимать равной с высотой этих труб.
  • Дымовые каналы выполняются вертикальными без уступов и горизонтальных участков. При необходимости допускается выполнять не более 2-х отклонений от вертикали на угол не более 30º с относом не более 1м; наклонные участки должны гладкими, постоянного сечения, площадью не менее площади сечения вертикальных участков.
  • Расстояние от внутренних поверхностей стенок дымовых каналов до металлических и железобетонных балок должно быть не менее 130мм.
  • Расстояние до деревянных и других легко воспламеняющихся конструкций должно быть не менее 380мм с пределом огнестойкости 0,75ч.
  • Для прохождения дымовых каналов через перекрытия делаются разделки из негорючих материалов (кирпич или металлические короба). Высота разделки принимается не менее 70мм над верхом перекрытия или полом.
  • Расстояние от неизолированного металлического дымохода до сгораемых конструкций должно быть не менее 1м.
  • При наличии утеплённого дымохода с толщиной изоляционного слоя не менее 50 мм, проходящего через разделку в перекрытии, расстояние между наружной поверхностью трубы и горючими конструкциями может быть сокращено до 200мм, при условии закрытия горючих конструкций негорючими теплоизоляционными материалами (асбестовый лист толщиной 8мм, минеральная вата толщиной не менее 50мм с последующим покрытием их металлическим листом). В любом случае указанные разделки по своим теплофизическим характеристикам должны соответствовать кирпичной разделке шириной 380 мм. Термическое сопротивление теплоизоляционного слоя (отношение толщины слоя материала (м) к коэффициенту теплопроводности материала (Вт/(К•м)) должна быть не менее 0,5м2 • К/Вт.
  • Величина отступа зависит от теплоизоляции дымового канала, характера отступа (закрытый, открытый) и степени защиты строительных конструкций от возгорания и определяется расчётом. В любом случае температура поверхностей горючих конструкций должна быть не более 50º С.
  • Горючие конструкции считаются защищёнными от возгорания, если обеспечивается предел огнестойкости не менее 0,75ч.
  • В чердачных помещениях не допускается устройство горизонтальных дымоходных каналов, а также отверстий для чистки дымовых каналов.
  • Расстояние от наружных поверхностей изолированных дымоходов (толщина теплоизоляционного слоя не менее 50мм) до стропил, обрешёток и др. деталей кровли из горючих и трудногорючих материалов должна быть в свету не менее 130мм.
  • Пространство между дымовыми трубами и конструкциями кровли из горючих и трудногорючих материалов следует перекрывать негорючим кровельным материалом.
  • На дымовых трубах в зданиях с кровлями из горючих материалов следует предусматривать искроулавители из металлической сетки с отверстиями не более 5х5 мм.
  • Дымоход, проходящий через неотапливаемое помещение или вне здания, должен быть выполнен теплоизолированным (двустенным).
  • Места соединений звеньев дымохода должны быть тщательно загерметизированы и скреплены соединительными хомутами. Герметичность соединения проверяется во время пробной топки при сжигании дымообразующего материала (рубероид и т.п.). На внешней поверхности труб и фасонных элементов не должна появляться сажа.
  • Места соединительных элементов дымового канала обязательно должны находиться вне потолочных перекрытий.
  • В нижней части дымохода должно быть предусмотрено прочистное отверстие (ревизия) на расстоянии не менее 250мм от присоединительного патрубка отопительного агрегата. Снизу ревизии устанавливается сборник конденсата для отвода атмосферных осадков и конденсата.
  • Обслуживание и чистка дымовых труб от отложений сажи должна выполняться не реже двух раз в год , а при длительной топке теплоагрегатов с использованием твёрдого и жидкообразного топлива не реже одного раза в два месяца во время отопительного сезона. Для очистки сажи используются нержавеющие щётки или инструменты из полимерных материалов.
  • Дымоходы предназначены для отвода продуктов сгорания при сжигании древесины, картона, торфяных брикетов, бурого угля, природного и сжиженного газа, нефтепродуктов, сернистость которых ниже 0,2% их массы.

Дымоходы НЕ РЕКОМЕНДУЕТСЯ использовать для отвода продуктов сгорания от каменного угля, отходов деревообработки, содержащих агрессивные вещества.

СТРОГО ЗАПРЕЩАЕТСЯ топить теплоагрегаты непригодными для горения материалами (мусором, пластмассой, резиной, хлорсодержащими веществами и т.д.).

При эксплуатации дымоходов ЗАПРЕЩАЕТСЯ:
оставлять без присмотра работающие теплоагрегаты;

  • растапливать топливные аппараты легковоспламеняющимися или горючими жидкостями;
  • применять для сжигания дрова длиной превышающие размеры топки;
  • сушить одежду, обувь и другие предметы на деталях дымоходов и теплоагрегатов;
  • удалять сажу путём выжигания;
  • заливать огонь в топке водой;
  • использовать в качестве топлива материалы содержащие хлор и его соединения;
  • прокладывать через перекрытия из конструкций класса пожарной опасности К1 - К3 металлические дымовые трубы без устройства разделок из негорючих материалов согласно СНиП 2.04.05-91;
  • складировать топливо и другие горючие вещества и материалы на расстоянии менее 1,25м от топочных отверстий теплоагрегатов;
  • топить теплоагрегаты с открытыми дверцами;
  • эксплуатировать неисправные отопительные аппараты и оборудование не отвечающие требованиям пожарной безопасности норм, стандартов и технических условий, а также агрегатов кустарного производства;
  • переделывать отопительные аппараты;
  • использовать топливо, не предназначенное для данного вида отопительных аппаратов;
  • использовать вентиляционные и другие каналы в качестве дымоходов для теплоагрегатов.

Рекомендации по использованию и монтажу дымоходов. Инструкция по установке дымохода.

Выбор конструкции дымохода (одностенный или утеплённый), а также сечение канала (круглое, овальное или прямоугольное), толщина металла, из которого изготовляются элементы дымохода, толщина изоляции утеплённых элементов, варианты монтажа дымохода (внутри существующего канала или приставной) и т.д. производят до момента монтажа дымохода.

В существующих дымовых каналах обычно устанавливают одностенные трубы и фасонные части круглого, овального или прямоугольного сечения. Выбор формы сечения элемента осуществляется исходя из сечений существующего дымового канала.

Толщина металла из которого изготавливаются элементы дымохода определяется заказчиком и проектным решением.

Для аппаратов, работающих на газу рекомендуется применять толщину стенок труб и фасонных частей от 0,5 мм до 2 мм.

При использовании твёрдого и жидкого топлива толщина стенок должна быть не менее 0,8 мм исходя из сечения дымохода и условий установки.

Толщина изоляции утеплённых элементов дымохода определяется расчётным путём и должна быть не менее 25мм. Принятая
толщина изоляции дымохода должна исключать образование конденсата (температура отходящих газов не должна быть ниже 55ºС – это точка росы) и обеспечивать безопасность от возгорания конструкций (температура поверхности конструкций не должна превышать 50ºС).

Для решения этих задач применяются одностенные и двустенные утеплённые дымоходы.

Одностенные элементы обычно устанавливают в существующие кирпичные каналы, при новом строительстве обкладывают кирпичом в процессе монтажа здания.

Перед монтажом элементов в существующем канале кирпичного дымохода необходимо удалить выступающие фрагменты кирпичной кладки и остатки сажи, если дымоход эксплуатировался. Для установки длинномерных и профильных элементов дымохода делается технологическое отверстие в месте подключения отопительного аппарата к дымоходу, а также в местах изгибов и прочистных вставок.

Элементы дымохода следует монтировать вставным методом сверху (при возможности – снизу) в существующий дымовой канал, соединяя отдельные части дымохода таким образом, чтобы верхний элемент входил внутрь нижнего, т.е. «по конденсату».

Монтаж элементов от отопительного аппарата до места присоединения к дымовой трубе осуществляется «по дыму».

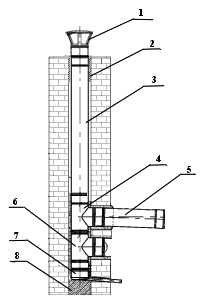

Для чистки и контроля смонтированного дымохода, в его нижней части в доступном месте следует установить ревизию с заглушкой (см. рис.). Для отвода конденсата и атмосферных осадков , попадающих в дымовой канал, устанавливается сборник конденсата (см. рис.), который выполняют с вертикальным или боковым отводом.

Каждый монтажный элемент, находящийся выше тройника и соединяющий дымоход из стали с кирпичным дымоходом (стягивающие монтажные хомуты, верхний люк очистки, колено, верхний лист) должны иметь телескоп-компенсатор, обеспечивающий возможность свободного удлинения дымохода при его нагреве. В верхней части дымохода последняя из труб должна быть подобрана таким образом, чтобы верхняя её грань находилась на расстоянии не менее 5 см от верхней грани кирпичного дымохода (это необходимо для компенсации термического удлинения стального дымохода).

На выходе дымовой трубы, для предотвращения попадания атмосферных осадков в дымоход, устанавливается зонт (см. рис.1).

Исходя из конкретных условий (требований заказчика, метеорологических факторов и др.) вместо зонта возможно использование дефлектора, искрогасителя или усилителя тяги.

Если нет возможности установить одностенный дымоход или он не соответствует проектному решению, устанавливают утеплённый приставной дымоход.

Двустенные дымоходы состоят из двух труб различного диаметра (внутренней и внешней). Между трубами находится теплоизоляция, предохраняющая от быстрого остывания внутренние трубы и образования конденсата. Толщина изоляции зависит от климатических условий и вида топлива, используемого для сжигания.

Внутренняя труба изготавливается из кислотостойкой стали марки AISI 316L или аналогичной по качеству, что гарантирует устойчивость к воздействию отводимых газов. Наружный кожух изготавливается из стали марки AISI 304, оцинкованной стали или из стали с полимерным покрытием, устойчивым к воздействию окружающей среды.

Подбор системы дымоудаления (диаметр трубы, высота, наружное покрытие элементов) должен соответствовать мощности отопительных аппаратов и высоте, продиктованной требованиями охраны природы и архитектурных элементов, находящихся поблизости проектируемого дымохода.

Возможны три основных варианта установки дымоотводящей системы:

  • внутри здания с выводом соответствующих элементов наружу;
  • использование наружной стены здания в качестве несущей конструкции для дымовых труб;
  • монтаж элементов дымовой трубы на отдельно стоящей несущей конструкции.

Сборка элементов дымоходов в цельную конструкцию происходит следующим образом:

  • от отопительного аппарата до тройника элементы собираются «по дыму», т.е. каждая последующая внутренняя труба одевается на предыдущую, и наружная труба таким же образом;
  • основной ствол дымовой трубы от фундамента до верха собирается «по конденсату», т.е. внутренняя труба вставляется в предыдущую, а наружный кожух наоборот – одевается на предыдущий элемент и стягивается стяжным хомутом.

Элементы конструкции монтируются к стене при помощи кронштейнов с хомутами, расположенными через 2м. На следующем рисунке представлен один из вариантов монтажа двустенного утеплённого дымохода.




В случае значительной высоты дымохода необходимо установить промежуточные опорные разгрузочные площадки, которые будут принимать на себя нагрузку элементов, смонтированных выше опоры (см. рис. 2,3). Рекомендуемые расстояния между разгрузочными площадками указаны в следующей таблице.
Ǿ 120-160 180 200 225 250 300 350 400 500 600 700 800
А,м 30 25 25 20 20 15 14 12 11 10 8 8

При возвышении дымохода над кровлей более чем на 2 м устанавливается система растяжек.

После монтажа системы отвода дымовых газов проводится обязательная проверка:

  • проходимости установленного канала (удаление мусора, остатков теплоизолирующего материала и т.д.);
  • герметичности соединений;
  • тяги дымохода;
  • правильности исполнения элементов системы отвода газов, а также их соответствия проекту и документации изготовителя;
  • нормативного вывода над крышей;
  • соблюдения норм защиты атмосферы.

Монтаж и техническое обслуживание дымоходов должны производить квалифицированные специалисты, имеющие соответствующее разрешение на данный вид деятельности.
